ASME B16.5 Kelas 150 Flange Blindadalah komponen penting sistem paip tekanan rendah -, dan reka bentuk, pembuatan, dan pemasangannya mesti mematuhi keperluan standard. Melalui pemilihan bahan yang munasabah, reka bentuk struktur yang tepat, proses pembuatan piawai, dan pemasangan dan penyelenggaraan saintifik, ia dapat memastikan operasi selamat - dalam industri seperti petrokimia, rawatan air, makanan dan perubatan.
HT Pipa adalah pengeksport stokis dan global terkemuka dengan lebih daripada 15 tahun kepakaran dalam perdagangan antarabangsa. Kami membekalkan paip, plat, bar bulat, dan pelbagai kelengkapan paip, bebibir, dan injap komprehensif.Hubungi kamiSekarang untuk petikan percuma dan maklumat produk yang diperibadikan.
ASME B16.5 Kelas 150 Range Saiz Nominal Flange Blind
Saiz kecil (NPS 1/2-NPS 2):Terutamanya digunakan untuk saluran paip alat tekanan rendah - dan antara muka peralatan kecil.
Saiz Sederhana (NPS 3-NPS 12):Digunakan secara meluas untuk penutupan akhir konvensional dalam sistem saluran paip industri.
Saiz besar (NPS 14-NPS 24):biasanya digunakan sebagai pembukaan penyelenggaraan untuk peralatan besar seperti tangki simpanan dan reaktor.
ASME B16.5 Kelas 150 Jenis Permukaan Pengedap Flange Blind
RF (RF):Jenis yang paling biasa digunakan, dengan ketinggian permukaan pengedap 1.6mm (saiz kecil) hingga 3.2mm (saiz besar), yang memerlukan gasket lembut seperti gasket getah asbestos dan gasket komposit grafit, sesuai untuk tekanan rendah dan keadaan kakisan yang tidak kuat.
Flat penuh (FF):Permukaan pengedap adalah siram dengan permukaan bebibir, tanpa protrusions, sesuai untuk senario yang memerlukan keperluan pembongkaran atau kebersihan yang kerap (seperti makanan dan perubatan), dan perlu dipasangkan dengan gasket nipis.
Permukaan Convex Convex (MFM):Sisi bebibir buta adalah cekung, dan sisi flange mengawan adalah cembung. Keperluan ketepatan permukaan pengedap adalah tinggi (kekasaran permukaan RA kurang daripada atau sama dengan 3.2 μ m), sesuai untuk keadaan kerja dengan tekanan sederhana dan rendah dan keperluan pengedap yang tinggi, dan boleh menghalang anjakan gasket.
Mortise dan Tenon Surface (TG):Bahagian bebibir buta adalah permukaan alur, dan sisi flange mengawan adalah permukaan mortise dan tenon. Gasket ini tertanam di dalam alur, sesuai untuk media mudah terbakar, letupan atau toksik, dan boleh mengelakkan kebocoran sederhana dan kemalangan keselamatan.
ASME B16.5 Rawatan Permukaan Flange Kelas 150
Flange keluli karbon:Anti - rawatan kakisan diperlukan, biasanya menggunakan panas - Dip galvanizing (ketebalan lapisan zink lebih besar daripada atau sama dengan 85 μ m) dan lukisan (cat zink yang kaya dengan epoksi, ketebalan filem kering lebih besar daripada atau sama dengan 60 μm) untuk mengelakkan berkarat.
Bebibir keluli tahan karat:Biasanya dirawat dengan pengambilan asid dan passivation (merendam dalam asid nitrik+larutan asid hidrofluorik) untuk menghilangkan skala oksida permukaan, membentuk filem passivasi, dan meningkatkan rintangan kakisan.
Flange keluli aloi:Menurut keadaan kerja, ia boleh bersalut krom (untuk memakai - keadaan kerja tahan) atau dilapisi dengan salutan kakisan anti - (untuk keadaan kerja yang menghakis). Selepas rawatan permukaan, lekatan harus diuji (ujian grid, tahap lekatan lebih besar daripada atau sama dengan 1).

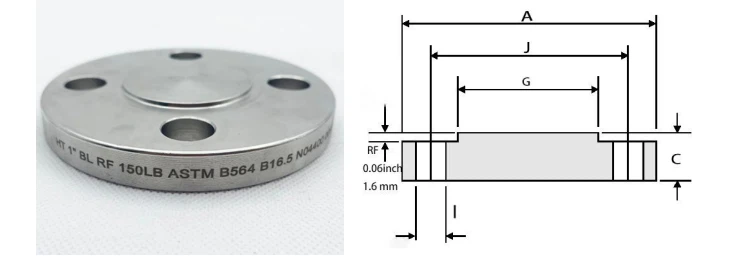

ASME B16.5 Kelas 150 dimensi bebibir buta
